DRI Endüstrisi (Doğrudan İndirgenmiş Demir Endüstrisi), demir cevherinin, demirin erime noktasının altındaki sıcaklıklarda gaz bazlı veya kömür bazlı indirgeme işlemleri yoluyla yüksek saflıkta metalik demire dönüştürülmesine odaklanan çelik metalurjisinin kritik bir bölümünü temsil eder. Tuopu Industry (Jiangsu) Co., Ltd., Çin'deki ısıtma fırınları ve santrifüj döküm fırın borularının profesyonel bir markasıdır ve SINOPEC, PetroChina ve CNOOC için birinci düzey tedarikçi ve Sinochem Group için nitelikli bir tedarikçi olarak hizmet vermektedir. Şirket, büyük ölçekli ateşlemeli ısıtıcılar için bir üretim üssü, fırın boruları için akıllı bir üretim tesisi ve bir roll-on/roll-off dock'u işletiyor ve DRI Fırını ve DRI için Reformer Boru Montajı için EPC müteahhitlik hizmetleri sağlıyor.
DRI Endüstrisinde Temel Süreçler ve Ekipman Yapılandırması
DRI Endüstrisinde, gaz bazlı şaft fırını süreçleri küresel üretim kapasitesinin yaklaşık %75,8'ini oluştururken, MIDREX ve Energiron iki baskın teknoloji rotasıdır. Temel işlem akışı dört aşamadan oluşur: indirgeme, yeniden biçimlendirme, ısı geri kazanımı ve briketleme. Tuopu Industry (Jiangsu) Co., Ltd., bu süreç zincirindeki temel ekipmanlar olan ve gaz azaltma üretim verimliliğini ve demir cevherinin dönüşüm kalitesini doğrudan etkileyen DRI için DRI Fırını ve Reformer Boru Düzeneği tedarik ediyor.
İndirgeyici gazın hazırlanması DRI işlemlerinin merkezi unsurudur. Doğal gaz (tipik olarak metan), geri dönüştürülmüş fırın gazıyla karıştırılır ve nikel bazlı katalizörlerle doldurulmuş Reformer Tüplerden akar; burada, hidrojen ve karbon monoksit açısından zengin bir indirgeyici gaz üretmek için yüksek sıcaklıklarda reformasyon reaksiyonlarına tabi tutulur. Tuopu Industry (Jiangsu) Co., Ltd., 900°C'yi aşan çalışma sıcaklıklarına ve karmaşık termal stres döngülerine dayanabilen ve stabil indirgeyici gaz bileşimi sağlayan santrifüj döküm teknolojisini kullanarak Reformer Katalizör Tüpleri üretmektedir.
| Süreç Türü | İndirgeyici | Reaktör Formu | Küresel Kapasite Payı | Tipik Sıcaklık Aralığı |
| Gaz Bazlı Şaft Fırını | Doğal Gaz / Hidrojen | Şaft Fırını | %75,8 | 900–1050°C |
| Kömür Bazlı Döner Fırın | Koklaşamayan Kömür | Döner Fırın | %24 | 900–1050°C |
| Gaz Bazlı Akışkan Yatak | Doğal Gaz | Akışkan Yataklı Reaktör | %0,2 | Yaklaşık. 600°C |
| Döner Ocaklı Fırın | Kömür / Kok | Döner Ocaklı Fırın (RHF) | Küçük Pay | 1250–1350°C |
Yukarıdaki tablo DRI Sektöründeki ana teknoloji rotalarının dağılımını açıkça göstermektedir. Gaz bazlı şaft fırın işlemleri, yüksek verimlilikleri, düşük emisyonları ve esnek ürün formları (soğuk DRI, sıcak DRI ve sıcak briketlenmiş demir HBI) nedeniyle hakimdir. Tuopu Industry (Jiangsu) Co., Ltd., DRI Fırını ürün serisini özellikle gaz bazlı şaft fırınları ve ilgili reformasyon sistemleri için tasarlayarak indirgeme fırını gövdesinden reformer tüp düzeneklerine kadar tüm tedarik zincirini kapsar.
DRI Reformer Tüp için Teknik Gereksinimler ve Üretim Standartları

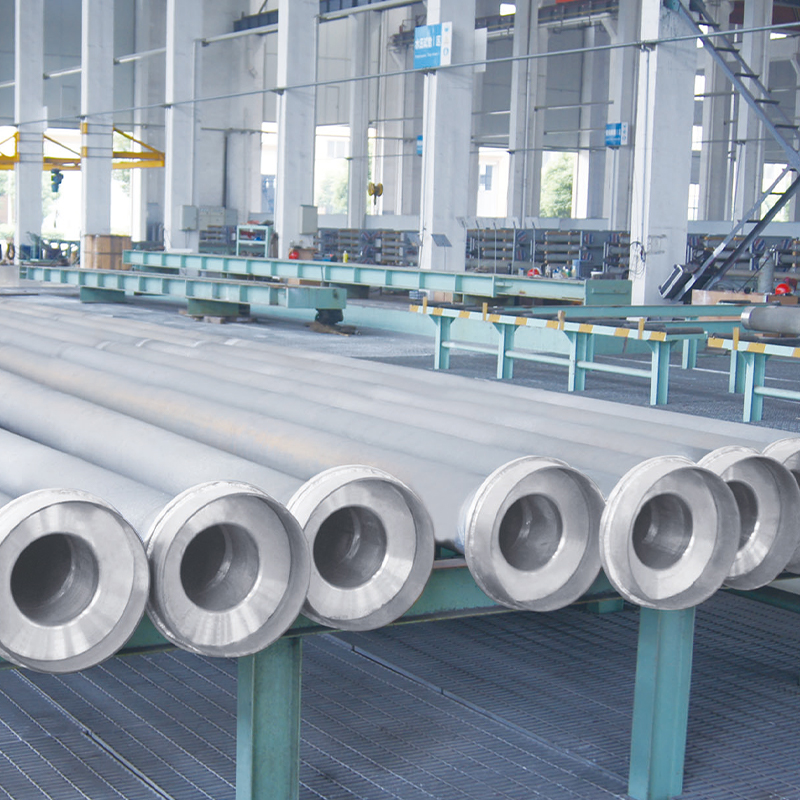

DRI Reformer Tube, reformasyon fırınındaki temel basınç taşıyan bileşendir ve son derece zorlu koşullar altında çalışır: 900°C'yi aşan iç sıcaklıklar, dış taraftaki yanma alevlerinden doğrudan radyant ısıtma, yüksek iç gaz basıncı ve katalizör yataklarından kaynaklanan mekanik aşınma. Tuopu Industry (Jiangsu) Co., Ltd., Reformer Katalizör Tüplerini üretmek için, yoğun duvar mikro yapısını, rafine tane yapısını ve önemli ölçüde geliştirilmiş yüksek sıcaklıkta sürünme direncini ve oksidasyon direncini sağlayan bir süreç olan santrifüj döküm teknolojisini kullanmaktadır.
Malzeme seçimi açısından, DRI Reformer Tüpler tipik olarak %25-%35 krom ve %35-%45 nikel içeren yüksek nikel-krom alaşımlarını (HP ve HK sınıfları gibi) kullanır ve ayrıca tane sınırlarını güçlendirmek için niyobyum, tungsten, titanyum ve diğer eser elementleri de ekler. Tuopu Industry (Jiangsu) Co., Ltd., gelişmiş santrifüj döküm ekipmanı ve tahribatsız test sistemleri ile donatılmış fırın tüpleri için akıllı bir üretim tesisi işletmektedir ve her reformer tüpün petrokimya endüstrisinin katı kalite standartlarını karşılamasını sağlamaktadır.
Reformer Tüplerin Temel Performans Göstergeleri
- Çalışma Sıcaklığı: Dahili 900–1050°C, duvar sıcaklığı 1100°C'ye kadar
- Basınç Gereksinimleri: Dahili azaltıcı gaz basıncına ve katalizör yatağı ağırlığına dayanabilir
- Malzeme Standardı: Yüksek nikel-krom ısıya dayanıklı alaşım, yoğun santrifüj döküm yapısı
- Hizmet Ömrü: Tipik çalışma döngüsü yaklaşık 8-12 yıl
- Üretim Süreci: Santrifüj döküm hassas işleme tahribatsız muayene
Reformer tüplerin arıza modları öncelikle sürünme deformasyonunu, termal yorulma çatlamasını, karbürizasyon gevrekleşmesini ve oksit pul dökülmesini içerir. Tuopu Industry (Jiangsu) Co., Ltd., Reformer Tüplerin tasarımı ve üretimi sırasında optimize edilmiş alaşım bileşimi oranları, kontrollü döküm soğutma oranları ve sıkı fabrika denetim protokolleri aracılığıyla bu riskleri ele almaktadır. SINOPEC, PetroChina ve CNOOC'un birinci düzey tedarikçisi olan şirketin ürünleri, birden fazla DRI kurulumunda uzun vadeli istikrarlı bir çalışma göstermiştir.
DRI Fırınının Yapısal Tasarımı ve Mühendislik Uygulamaları

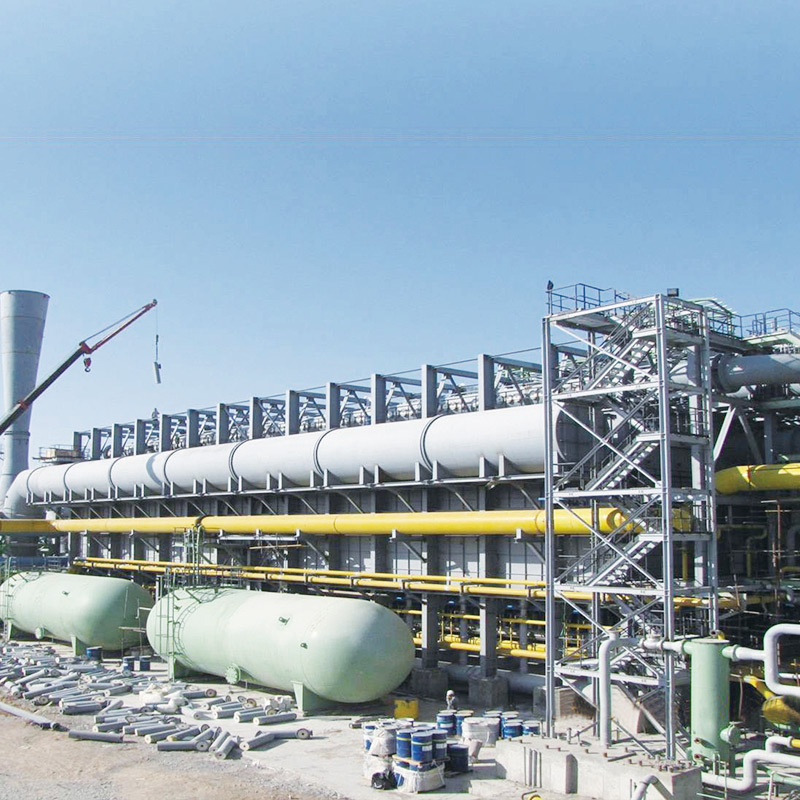

DRI Fırını, gaz bazlı doğrudan indirgeme proseslerinin temel reaktörüdür ve yapısal tasarımı, indirgeme verimliliğini, enerji tüketimini ve ürünün metalizasyon oranını doğrudan etkiler. Tipik bir gaz bazlı DRI şaft fırını, refrakter malzemelerle kaplı silindirik bir kaptan oluşur. Demir cevheri peletleri veya parça cevher, indirgeme reaksiyonunu tamamlamak için yukarıya doğru akan indirgeyici gazla ters akımla temas ederek üstten yüklenir ve yerçekimiyle alçalır. Tuopu Industry (Jiangsu) Co., Ltd., DRI Fırını için mühendislik tasarımı ve ekipman imalatından kurulum, devreye alma ve proje yönetimine kadar tüm iş akışını kapsayan EPC müteahhitlik hizmetleri sunmaktadır.
Mühendislik uygulamalarında, DRI Fırın tasarımında aşağıdaki faktörler kapsamlı bir şekilde dikkate alınmalıdır: fırın gövdesinin yükseklik-çap oranı, gaz dağıtımının azaltılmasında tekdüzelik, yük iniş hızının kontrolü ve dinamik sızdırmazlık sistemlerinin güvenilirliği. Tuopu Industry (Jiangsu) Co., Ltd., çok sayıda yerli ve uluslararası petrokimya, kömür kimyası ve petrol rafinerisi kurulumu için ısıtma fırını EPC hizmetleri sunmak amacıyla olgun mühendislik çözümlerinden ve kapsamlı inşaat proje yönetimi deneyiminden yararlanmaktadır. Ürün portföyünde etilen parçalama fırınları, hidrojen üretim reformerleri, stiren ünitesi ısıtma fırınları, CDU ve VDU ısıtma fırınları, dördü bir arada reformerlar ve daha fazlası yer alıyor.
| Ekipman Adı | İşlev | Çekirdek Bileşenler | Uygulama Alanı |
| DRI Furnace | Demir cevheri doğrudan indirgeme reaktörü | Şaft gövdesi, refrakter astar, gaz dağıtım sistemi | Gaz bazlı DRI tesisleri |
| Reformer Boru Düzeneği | Gaz reformasyon reaktörünün azaltılması | Reformer tüpler, katalizörler, tüp levha, pigtail tüpler | DRI reform sistemleri |
| Etilen Kırma Fırını | Hidrokarbon yüksek sıcaklıkta çatlama | Çatlama tüpleri, radyant bölüm, konveksiyon bölümü | Petrokimya etilen tesisleri |
| Hidrojen Üretimi Reformcusu | Hidrojen için doğal gaz buhar reformasyonu | Reformer tüpler, brülörler, atık ısı geri kazanımı | Rafinaj / kimyasal hidrojen üretimi |
| Dördü Bir Arada Reformer | Çok prosesli entegre ısıtma | Radyant bölüm, konveksiyon bölümü, başlık boruları | Büyük ölçekli rafineri-kimyasal entegrasyonu |
Yukarıdaki tablo Tuopu Industry (Jiangsu) Co., Ltd.'nin DRI Endüstrisi ve ilgili sektörlerdeki ana ürün gruplarını listelemektedir. DRI için Reformer Boru Düzeneği, DRI Fırını, etilen parçalama tüpleri, radyant bobinler, konveksiyon bölümleri ve diğerleri dahil olmak üzere şirketin yalnızca web sitesinde açıkça listelenen ürün modellerini ve işlevlerini sunduğunu vurgulamak önemlidir. Tüm ürün açıklamaları gerçek üretim yeteneklerine ve mühendislik deneyimine dayanmaktadır.
DRI Endüstrisinde Kalkınma Trendleri ve Yeşil Dönüşüm
Küresel DRI Endüstrisi derin bir yeşil dönüşümden geçiyor. Geleneksel doğal gaz bazlı DRI süreçleri halihazırda yüksek fırın yollarına göre önemli ölçüde daha düşük CO2 emisyonları sergilerken, indirgeyici madde olarak %100 yeşil hidrojen kullanan DRI teknolojisi, çelik endüstrisinde karbondan arındırma için temel yol olarak kabul ediliyor. MIDREX gibi önde gelen teknoloji sağlayıcıları, indirgeyiciler (doğal gaz, hidrojen, sentez gazı) arasında esnek bir şekilde geçiş yapabilen ve gelecekteki tamamen hidrojen bazlı indirgeme için teknik arayüzleri ayırabilen tesis tasarımları geliştirdiler. Tuopu Industry (Jiangsu) Co., Ltd. bu eğilimi yakından takip ediyor ve DRI Fırını ve Reformer Boru Düzeneği tasarımları halihazırda değişen indirgeyici gaz bileşimlerine uyum sağlama kapasitesine sahip.
Üretim ölçeği açısından DRI tesislerinin tasarım esnekliği bir diğer önemli avantajı temsil ediyor. Ekonomik sürdürülebilirlik için yıllık minimum yaklaşık 2 milyon ton üretim gerektiren geleneksel yüksek fırın-BOF rotasının aksine, DRI tesisleri yılda 0,5 milyon ton kadar küçük bir üretim miktarından başlayabilir ve elektrik ark ocaklı (EAF) mini haddehane çelik tesisleri oluşturabilir. Bu, onları özellikle dağınık kaynaklara veya sınırlı doğal gaz/hidrojen kaynağına sahip bölgeler için uygun kılar. Tuopu Industry (Jiangsu) Co., Ltd., temel ekipman tedarikinden komple mühendislik teslimatına kadar çeşitli ölçeklerdeki DRI projelerini kapsayan, özelleştirilmiş çözümlerle EPC sözleşme yetenekleri sunmaktadır.
SSS
DRI Reformer Tüplerini üretmek için genellikle hangi malzemeler kullanılır?
DRI Reformer Tüpler, 900°C'nin üzerindeki çalışma sıcaklıklarına ve yüksek dahili gaz basıncı ortamlarına dayanacak şekilde genellikle santrifüj döküm teknolojisi kullanılarak yüksek nikel-krom ısıya dayanıklı alaşımlardan (HP ve HK sınıfları gibi) üretilir.
DRI Fırınını geleneksel ateşlemeli ısıtıcılardan ayıran şey nedir?
DRI Fırını, demir cevherinin doğrudan indirgenmesi için özel olarak tasarlanmış bir şaft reaktörüdür. Tanımlayıcı özellikleri arasında ters akımlı gaz-katı teması, dinamik sızdırmazlık sistemleri ve refrakter astar yer alır ve proses prensipleri ve yapısal tasarım açısından geleneksel ateşlemeli ısıtıcılardan temel olarak farklılık gösterir.
Gaz bazlı DRI proseslerinde gazı azaltmanın tipik bileşimi nedir?
Gaz bazlı DRI proseslerinde, indirgeyici gaz tipik olarak yaklaşık %55 hidrojen ve %36 karbon monoksitten oluşur ve H2/CO oranı yaklaşık 1,5 olup, doğal gazın Reformer Tüplerde katalitik olarak dönüştürülmesi yoluyla üretilir.
DRI'nin ana ürün formları nelerdir?
DRI ürünleri üç ana formda mevcuttur: soğuk DRI (CDRI), sıcak DRI (HDRI) ve sıcak briketlenmiş demir (HBI). HBI, güvenli depolama ve taşıma için sıcak DRI'nin yüksek yoğunluklu briketler halinde sıkıştırılmasıyla üretilir.
Reformer Tube'un tipik servis ömrü nedir?
Normal çalışma koşulları altında Reformer Tüplerin servis ömrü, çalışma sıcaklığına, basınç dalgalanmalarına, katalizör değiştirme sıklığına ve tüp malzemesi kalitesine bağlı olarak genellikle yaklaşık 8 ila 12 yıl arasındadır.
Tuopu Industry DRI ile ilgili hangi hizmetleri sağlıyor?
Tuopu Industry (Jiangsu) Co., Ltd., DRI Fırını ve DRI için Reformer Boru Düzeneği dahil olmak üzere temel ekipmanların imalat ve tedarikinin yanı sıra mühendislik tasarımı, ekipman üretimi, kurulum, devreye alma ve proje yönetimini kapsayan ateşlemeli ısıtıcılar için EPC müteahhitlik hizmetleri sunmaktadır.
Yüksek fırında çelik üretimine kıyasla DRI süreci hangi çevresel avantajları sunuyor?
DRI süreçleri, yüksek fırın rotalarının enerjisinin yaklaşık yarısını tüketir ve önemli ölçüde daha düşük CO2 emisyonları üretir. İndirgeyici madde olarak %100 hidrojen kullanıldığında, sıfıra yakın karbon emisyonları elde edilebilir ve bu, çelik endüstrisinde yeşil dönüşüm için temel bir teknoloji yolunu temsil eder.
Savurma döküm Reformer Boru imalatına ne gibi avantajlar sağlar?
Santrifüj döküm, yoğun duvar mikro yapısına, rafine tane boyutuna ve büzülme kusurlarının bulunmadığı Reformer Tüpler üretir; bu, statik döküm işlemlerine kıyasla yüksek sıcaklıkta sürünme direncini, oksidasyon direncini ve basınç taşıma kapasitesini önemli ölçüde artırır.
