FIRIN BÖLÜMÜ petrokimya, kömür kimyası ve petrol rafineri endüstrilerine hizmet veren endüstriyel ateşlemeli ısıtıcı sistemlerinin temel yapısal ve işlevsel bileşenlerini temsil eder. Bu bileşenler, ısıtma fırınlarının termal verimliliğini, operasyonel stabilitesini ve hizmet ömrünü doğrudan belirler. Tuopu Industry (Jiangsu) Co., Ltd., Çin'deki ısıtma fırınları ve santrifüj döküm fırın borularının profesyonel bir üreticisi olarak, SINOPEC, PetroChina, CNOOC ile birinci kademe tedarikçi statüsüne ve Sinochem Group'tan nitelikli tedarikçi sertifikasına sahiptir. Şirket, etilen kırma fırınları, hidrojen üretim reformerleri, stiren ünitesi ısıtıcıları, CDU ve VDU ısıtıcıları, dördü bir arada reformerler ve DRI reformer boru düzenekleri için Fırın Yedek Parçaları tedarik ediyor.
Temel Ürün Portföyü
Tuopu Industry (Jiangsu) Co., Ltd., büyük ölçekli bir ateşlemeli ısıtıcı üretim üssü, akıllı bir fırın borusu üretim tesisi ve bir roll-on/roll-off dock'u işleterek tasarım ve imalattan EPC sözleşmesine kadar tam zincir yetenekleri sağlıyor. Şirket, genel rafineri hizmetlerinde ateşlemeli ısıtıcılar için API 560 standartlarına sıkı sıkıya bağlı kalmaktadır. Ateşlemeli Isıtıcı Parçaları portföyü dört ana kategoriyi kapsamaktadır:
| Ürün Kategorisi | Temel İşlev | Uygulama Kapsamı |
| Konveksiyon Bölüm Modülü | Konveksiyonla ısı transferi yoluyla proses akışkanını önceden ısıtır ve baca gazı sıcaklığını azaltır | Etilen parçalama fırınları, hidrojen dönüştürücüler, atmosferik ve vakumlu damıtma üniteleri |
| Tüp Sayfası | Yüksek sıcaklık ve yüksek basınç koşullarında fırın borularını destekler ve sabitler | Konveksiyon kesitli boru levhaları, radyant kesitli boru levhaları |
| manifold | Eşit dağılım sağlamak için proses sıvısını birden fazla akış yoluna dağıtır veya toplar | Reformer kollektör tüpleri, kırma fırını dağıtım başlıkları |
| Fırın Aksesuarları Serisi | Yapısal bileşenler, refrakter astar destekleri ve sızdırmazlık düzenekleri | Genel endüstriyel ateşlemeli ısıtıcı destek sistemleri |

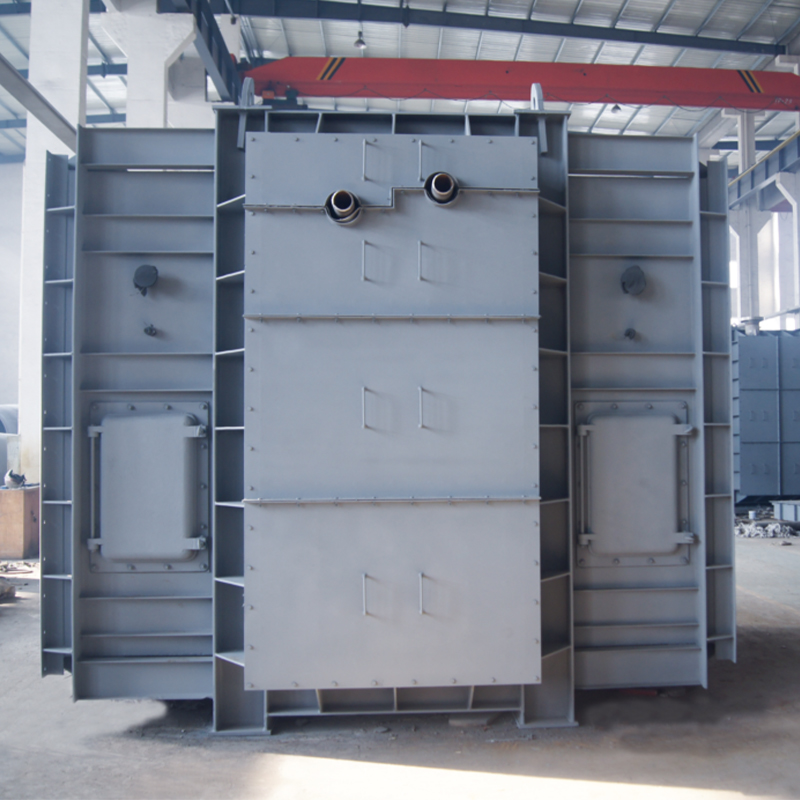

Konveksiyon Bölüm Modüllerinin Teknik Esasları
Konveksiyon bölümü, radyant bölümden çıkan baca gazlarının termal enerji aktarmaya devam ettiği kritik ısı değişim bölgesi olarak hizmet eder. API 560 gereklilikleri uyarınca, konveksiyon bölümü tasarımları gelecekteki iki tüp sırası için yer sağlamalı ve kurum üfleme, buhar püskürtme veya su yıkama hatlarına yönelik hükümleri içermelidir. Tuopu Industry (Jiangsu) Co., Ltd., ısı transfer yüzey alanını genişletmek ve termal verimliliği önemli ölçüde artırmak için kanatlı borular veya çivili borular kullanan konveksiyon bölümü modülleri üretmektedir. API 560, konveksiyon tüpü levha kalınlığının 1/2 inçten (yaklaşık 12,7 mm) az olmayacağını ve dış kaplama sıcaklıklarının 180 Fahrenheit (yaklaşık 82 santigrat derece) aşmamasını sağlayan refrakter yalıtım katmanları olacağını belirtir.
Pratik mühendislik uygulamalarında, konveksiyon tüp kümeleri tipik olarak standart nominal çap katlarına dayalı olarak tüp aralıkları ile kademeli düzenlemeler kullanır. Tuopu Industry (Jiangsu) Co., Ltd. konveksiyon bölümü modülleri, kanıtlanmış mühendislik çözümlerinin yüksek sıcaklıktaki sülfidasyon, kirlenme korozyonu ve diğer tipik hizmet zorluklarına etkili bir şekilde çözüm getirdiği büyük rafineri ve petrokimya işletmelerinin yenileme ve yeni alan projelerinde yaygın olarak kullanılmaktadır.
Boru Levhaları ve manifoldlar için Malzeme Seçimi
Boru levhaları, yüksek sıcaklık, yüksek basınç ve aşındırıcı ortam ortamlarında sürekli olarak çalışan fırın boru sistemleri için yapısal destek işlevi görür. Dökme Çelik Boru Levhalar, yüksek sıcaklıkta sürünmeye karşı üstün direnç ve yapısal dayanım sunarak petrokimya ateşlemeli ısıtıcılar için tercih edilen seçenek haline gelir. API 560, net malzeme gereksinimleri belirler: Destek tasarım sıcaklıkları 1200 Fahrenheit (yaklaşık 649 santigrat derece) değerini aştığında ve yakıt vanadyum artı sodyum içeriği milyonda 100 parçayı aştığında, destekler ya 50 milimetrelik yüksek yoğunluklu dökülebilir refrakterle kaplanmalı ya da özel alaşımlı malzemelerden üretilmelidir.

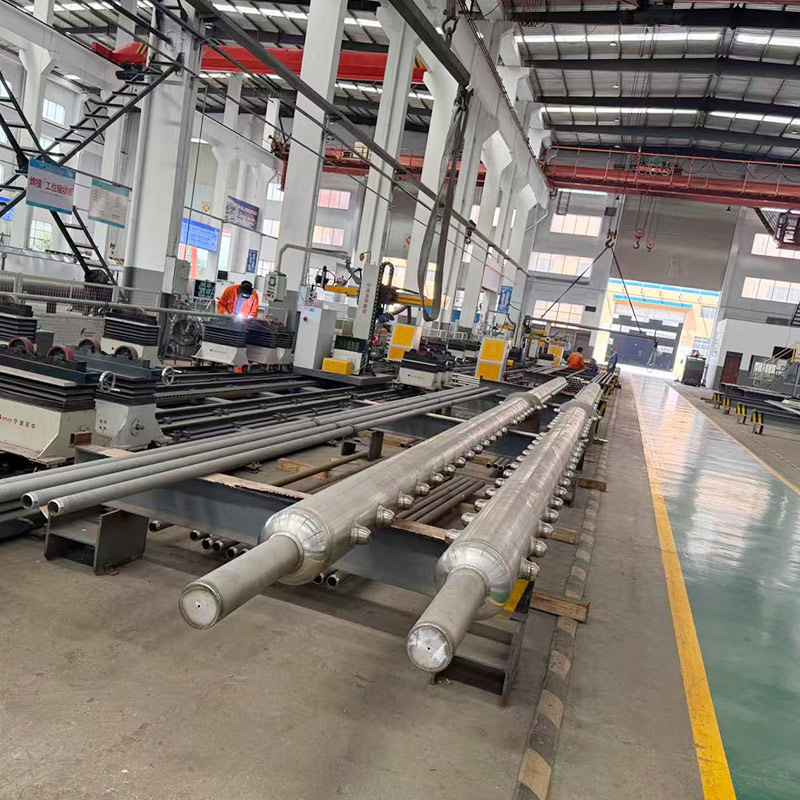

Paslanmaz Çelik Manifold bileşenleri, petrokimya üniteleri içerisinde sıvı dağıtım ve toplama işlevlerini yerine getirir. API 560 İkinci Baskı ek hükümlerine göre, başlık kutularının içine yerleştirilen manifoldlar, bağlantı borularıyla aynı tasarım basıncına göre seçilecek ve tasarım sıcaklığı, o konumdaki maksimum akışkan çalışma sıcaklığı artı minimum 50 santigrat dereceye eşit olacaktır. Tuopu Industry (Jiangsu) Co., Ltd., çeşitli orta ve düşük basınçlı taşıma boru hattı gereksinimlerini karşılayan, 18 mm ila 610 mm arasında değişen dış çaplara ve 6 mm ila 50 mm arasında duvar kalınlıklarına sahip, 304, 321, 316 ve 316L dahil olmak üzere paslanmaz çelik kalitelerinden manifoldlar üretmektedir.

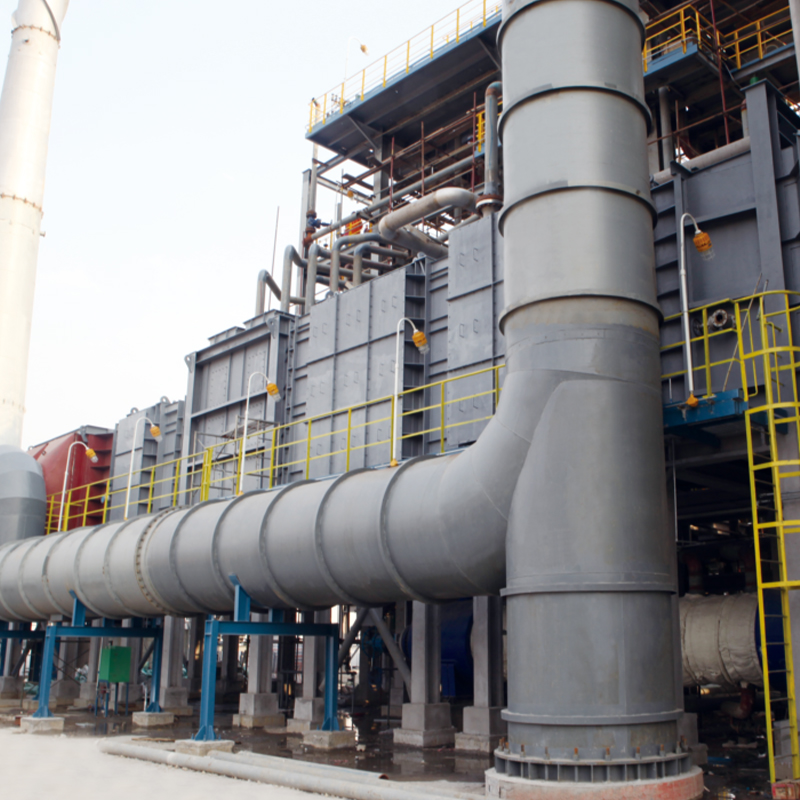

Fırın Aksesuarları Destekleme Sistemi
Fırın Aksesuarları Serisi, yapısal çelik bileşenleri, refrakter astar ankrajlarını, genleşme derzlerini, sızdırmazlık düzeneklerini ve erişim kapılarını kapsar. Bu aksesuarlar ısı transferine doğrudan katılmasa da genel fırın sızdırmazlık bütünlüğünü, termal verimliliği ve bakım erişilebilirliğini önemli ölçüde etkiler. Tuopu Industry (Jiangsu) Co., Ltd., tüm hizmet ömrü boyunca ürün güvenilirliğini sağlamak için ankraj malzemesi gereklilikleri (minimum Tip 304 paslanmaz çelik), genleşme derzi yerleşimi ve refrakter yapı uygulamalarına ilişkin API 560 teknik spesifikasyonlarını sıkı bir şekilde uygulamaktadır.
Şirket, büyük ölçekli ateşlemeli ısıtıcı üretim üssünde akıllı bir üretim hattı işletiyor ve hammadde denetimi, hassas döküm ve işlemeden bitmiş ürün testine kadar kapsamlı kalite kontrolü sağlıyor. SINOPEC, PetroChina ve CNOOC'un birinci kademe tedarikçisi olan Tuopu Industry (Jiangsu) Co., Ltd., denizaşırı pazarlara ürün ihraç ederek, etilen parçalama fırını radyant bobinleri ve reformer tüp düzenekleri dahil olmak üzere üst düzey uygulamalarda kapsamlı proje yürütme deneyimi biriktirdi.
Ateşlemeli Isıtıcı Bileşenleri için Seçim Esasları
Fırın Yedek Parçalarını seçerken tasarım koşullarının, ortam özelliklerinin, çalışma döngülerinin ve bakım stratejilerinin kapsamlı bir şekilde değerlendirilmesi önemlidir. Aşağıdaki tablo, ana bileşenler için temel seçim referans faktörlerini özetlemektedir:
| Bileşen | Anahtar Seçim Parametreleri | Ortak Malzemeler |
| Konveksiyon Bölüm Modülü | Isı transfer alanı, baca gazı sıcaklığı, boru sıra sayısı, genişletilmiş yüzey tipi | Karbon çeliği, alaşımlı çelik kanatlı borular |
| Tüp Sayfası | Tasarım sıcaklığı, tasarım basıncı, boru deliği düzeni, korozyon payı | Dökme çelik, paslanmaz çelik |
| manifold | Sıvı akış hızı, basınç değeri, sıcaklık aralığı, aşındırıcı ortam | 304/316/316L paslanmaz çelik |
| Fırın Aksesuarları | Refrakterlik derecesi, yapısal yükleme, sızdırmazlık gereksinimleri, bakım erişimi | Karbon çeliği, paslanmaz çelik, refrakter malzemeler |
Sıkça Sorulan Sorular
01
Konveksiyon bölüm modülleri ile radyant bölümler arasındaki temel fark nedir?
Konveksiyon bölümü modülleri, baskın mekanizma olarak konvektif ısı transferine dayanır; proses akışkanı, radyan bölüme akmadan önce ön ısıtma için konveksiyon bölümüne girer. Radyant bölümler ısıtma için doğrudan alev radyasyonunu kullanır. Konveksiyon bölümleri daha düşük baca gazı sıcaklıklarında çalışır ve tipik olarak ısı transferini arttırmak için kanatlı veya çivili tüpler gibi uzatılmış yüzeyli tüpler kullanır; radyan bölümlerin ise daha yüksek ısı akışı yoğunluklarına dayanması gerekir.
02
Dökme çelik boru levhaların kaynaklı boru levhalara göre avantajları nelerdir?
Dökme Çelik Boru Levhalar, kaynak kusurları olmayan entegre bir yapıya sahiptir ve özellikle yüksek sıcaklık ve yüksek basınçlı servis koşulları için kritik olan yüksek sıcaklık sürünmesine karşı üstün direnç sağlar. Kaynaklı boru levhaları, uzun süreli termal döngü altında kaynak çatlamasına karşı hassastır, oysa dökme çelik boru levhalarının yapısal sürekliliği bu tür riskleri etkili bir şekilde azaltır.
03
Petrokimya ünitelerinde paslanmaz çelik manifoldların tipik uygulamaları nelerdir?
Paslanmaz Çelik Manifoldlar, etilen parçalama fırınları için besleme dağıtımında, hidrojen reformerleri için proses gazı toplamada ve atmosferik ve vakumlu damıtma üniteleri için yandan çekişli ekstraksiyonda yaygın olarak uygulanır. 304 ve 316L sınıfları sırasıyla genel korozyon servisini ve zorlu çalışma ortamlarında klorür içeren ortamları ele alır.
04
Ateşlemeli ısıtıcı bileşenleri için API 560'ın temel tasarım gereksinimleri nelerdir?
API 560 proses tasarımı, yanma tasarımı, mekanik tasarım, malzeme seçimi, imalat denetimi ve kurulumun devreye alınmasını kapsar. Temel gereksinimler arasında minimum boru levha kalınlığı, refrakter astar ankraj malzemeleri, manifold tasarımı sıcaklık marjları, konveksiyon bölümü genişleme hükümleri ve dış muhafaza sıcaklık sınırları yer alır.
05
Ateşlenen ısıtıcı bileşenlerinin tipik değiştirme döngüsü nedir?
Değiştirme döngüleri çalışma koşullarına, ortamın aşındırıcılığına ve bakım uygulamalarına bağlıdır. Konveksiyon bölümü modülleri genellikle her 5 ila 8 yılda bir inceleme değerlendirmesi gerektirirken, boru levhaları ve manifoldlar normal çalışma koşulları altında 10 yıldan fazla bir süreye dayanabilir. Yüksek sıcaklıktaki sülfidasyon, karbürizasyon ve termal yorulma, birincil arıza etkenlerini temsil eder; düzenli tahribatsız muayene, hizmet ömrünü etkili bir şekilde uzatır.
06
Tüp tabakalarının ne zaman değiştirilmesi gerektiği nasıl belirlenir
Aşağıdaki koşullar gözlendiğinde tüp levhasının değiştirilmesi düşünülmelidir: toleransı aşan tüp deliği ovalliği, sızıntıya neden olan sızdırmazlık yüzeyi hasarı, korozyon payını aşan duvar kalınlığında azalma veya kritik boyutlara ulaşan çatlak yayılması. Tuopu Industry (Jiangsu) Co., Ltd., yıllık bakım kesintileri sırasında ultrasonik kalınlık ölçümü ve penetrant testi yapılmasını önerir.
