Çekirdek Proses Ekipmanları
A Petrol rafinerisi için ateşlemeli ısıtıcı Petrol rafineri operasyonlarındaki temel termal ekipman olup, yakıtın yanmasından kaynaklanan ısıyı boru şeklindeki bobinler aracılığıyla akan proses sıvılarına aktarır. Ham damıtma, hidrokraking, gecikmeli koklaştırma ve katalitik reformasyon dahil olmak üzere kritik rafineri prosesleri için hassas sıcaklık kontrolü sağlar. Tuopu Industry (Jiangsu) Co., Ltd., Çin'deki ısıtma fırınları ve santrifüj döküm fırın borularının profesyonel bir markasıdır ve SINOPEC, PetroChina ve CNOOC için birinci düzey tedarikçi ve Sinochem Group için nitelikli bir tedarikçi olarak hizmet vermektedir. Şirket, petrokimya, kömür kimyası ve petrol rafinerisi sektörlerindeki müşterilere ısıtma fırınları için EPC müteahhitlik hizmetleri sunan, büyük ölçekli bir ateşlemeli ısıtıcı üretim üssü, akıllı bir fırın borusu üretim tesisi ve bir roll-on/roll-off iskelesi işletiyor.
Rafineri Ateşlemeli Isıtıcıların Temel Tipleri
R
Reaksiyon Isıtıcı
Isıtma ve katalitik reaksiyonlar, hidrokraking ve katalitik reformasyon için kullanılan, 850 ila 1000 santigrat derece sıcaklıktaki tüplerin içinde aynı anda meydana gelir.
D
Damıtma Isıtıcı
Ham damıtma ve aromatik ayırma için kullanılan, çatlamaya neden olmadan hidrokarbon akışlarını belirli sıcaklıklara yükseltir.
API 560 standartlarına göre yaygın ısıtıcı konfigürasyonları arasında dikey silindirik ısıtıcılar, kabin yatay bobin ısıtıcıları, dikey borulu kutu ısıtıcılar ve helisel bobin ısıtıcılar bulunur. Dikey silindirik ısıtıcılar yüksek ısı transfer verimliliği ve eşit sıcaklık dağılımı sunar. Kabin yatay bobin ısıtıcıları, minimum yer kaplayan kompakt bir tasarıma sahiptir. Dikey borulu kutu ısıtıcılar bakıma kolay erişim sağlar. Helisel bobin ısıtıcıları basınç düşüşünü ve kirlenme potansiyelini en aza indirir. Tuopu Industry (Jiangsu) Co., Ltd., tüm bu ısıtıcı türlerini özelleştirmek için olgun mühendislik çözümlerinden ve bağımsız temel ürün üretim yeteneklerinden yararlanmaktadır.
Isıl Verimlilik ve Optimizasyon
85-92 %
Tipik Isıl Verimlilik Aralığı
60-65 %
Enerji Maliyetinin Toplam İşletme Maliyeti İçindeki Payı
20-25 °F
Film Sıcaklığı Artışı
Koklaşma Oranını İki Katına Çıkarır
Radyant bölüm, boru metal sıcaklıklarının doğrudan ekipman ömrünü belirlediği ısıtıcı içindeki en yüksek sıcaklıklarda çalışır. Konveksiyon bölümü, kanatlı borular aracılığıyla baca gazındaki atık ısıyı geri kazanarak genel verimliliğin artırılmasında kritik bir faktör olarak hizmet eder. Tuopu Industry (Jiangsu) Co., Ltd., radyant bölümde eşit ısı akışı dağılımını ve konveksiyon bölümünde optimize edilmiş atık ısı geri kazanımını vurgulamaktadır. Koklaşma, uzun çevrimli çalışmayı etkileyen birincil zorluğu temsil eder. Film sıcaklığındaki her 20 ila 25 Fahrenheit derecelik artış, koklaşma oranını yaklaşık iki katına çıkarır. Tuopu Industry (Jiangsu) Co., Ltd., Doğu Çin Enstitüsü, Huafu Enstitüsü ve Luoyang Enstitüsü ile yakın işbirliği sayesinde kapsamlı ateşlemeli ısıtıcı optimizasyonu deneyimi biriktirdi.
Tuopu Endüstri Ürün Portföyü
| Ürün Adı | Uygulama Birimi | Temel İşlev |

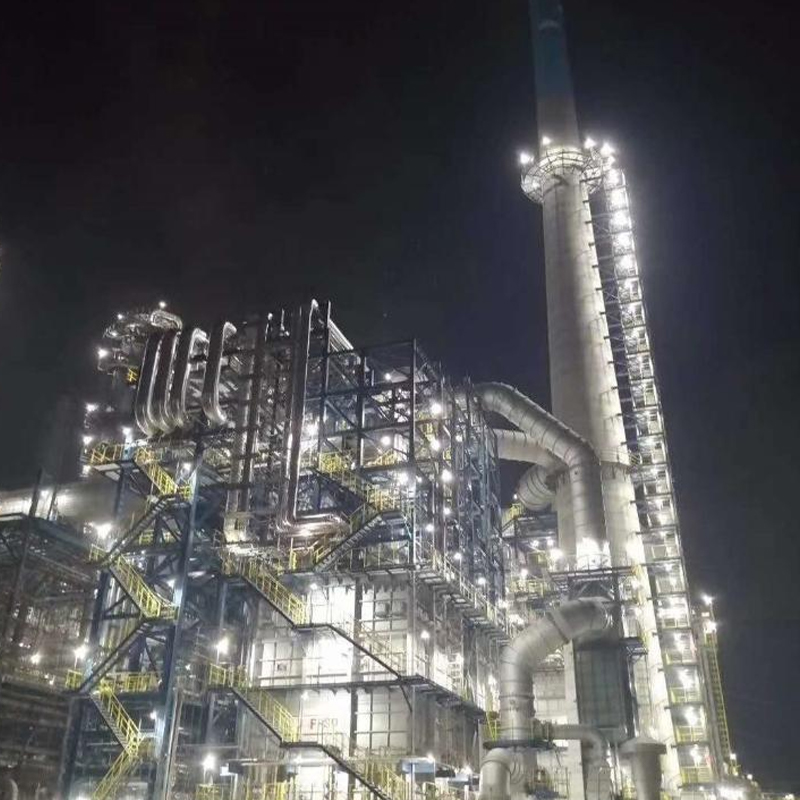

| CDU ve VDU için Ateşlemeli Isıtıcı | Ham Damıtma Ünitesi | Bileşen ayrımı için ham petrolün damıtma sıcaklığına ısıtılması |

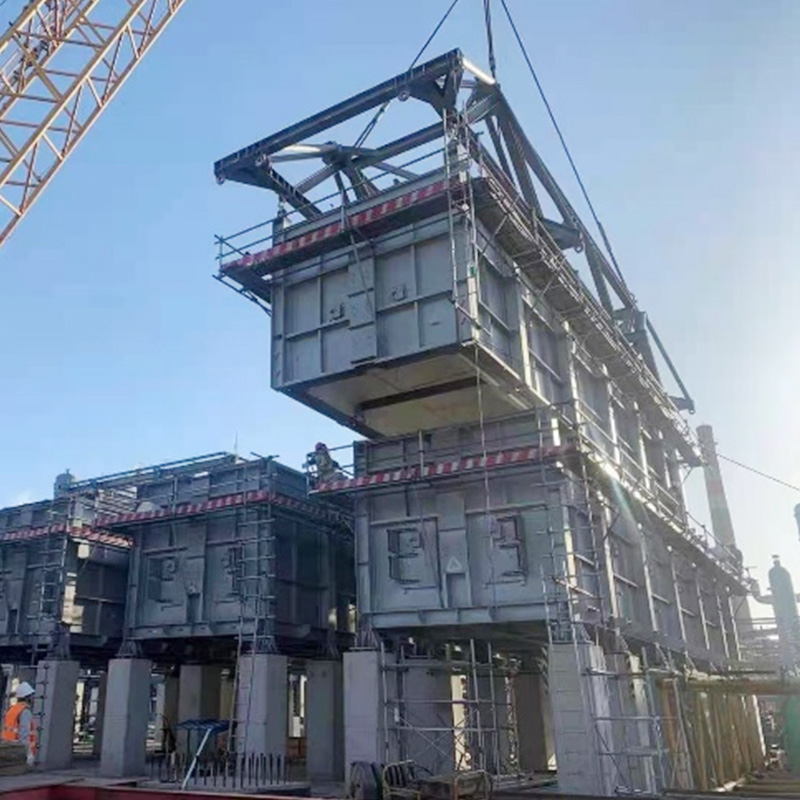

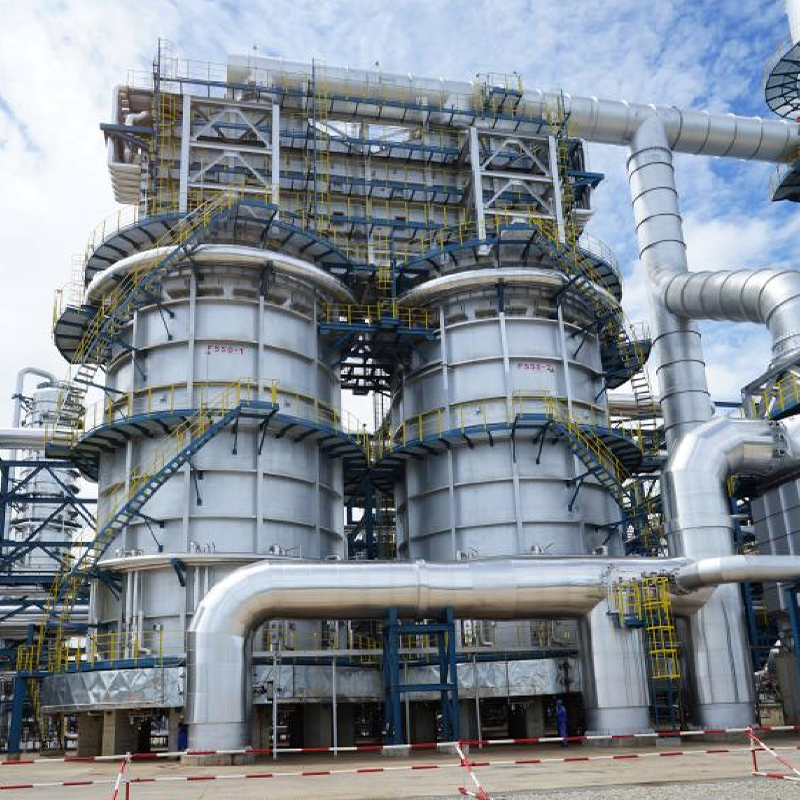

| Hidrokraking Ateşlemeli Isıtıcı | Hidrokraking Ünitesi | Ağır yağ hidrokraking reaksiyonları için yüksek sıcaklıkta ısı kaynağı sağlamak |

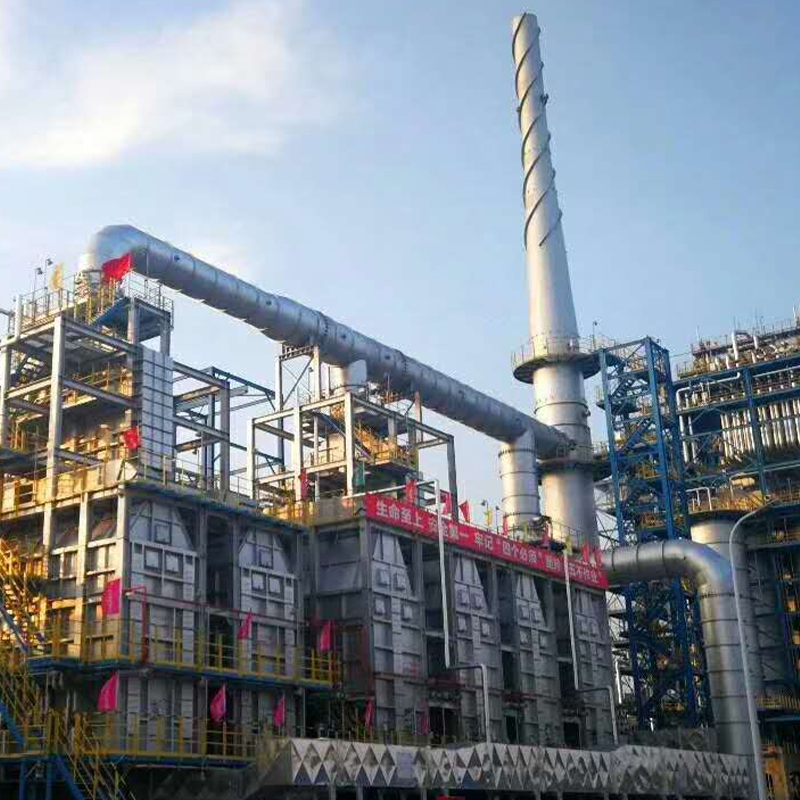

| Kalıntı Hidrokraking Isıtıcı | Kalıntı Suyla İşleme Ünitesi | Hafif yağ verimini artırmak için yüksek kükürtlü yüksek metal kalıntısının işlenmesi |

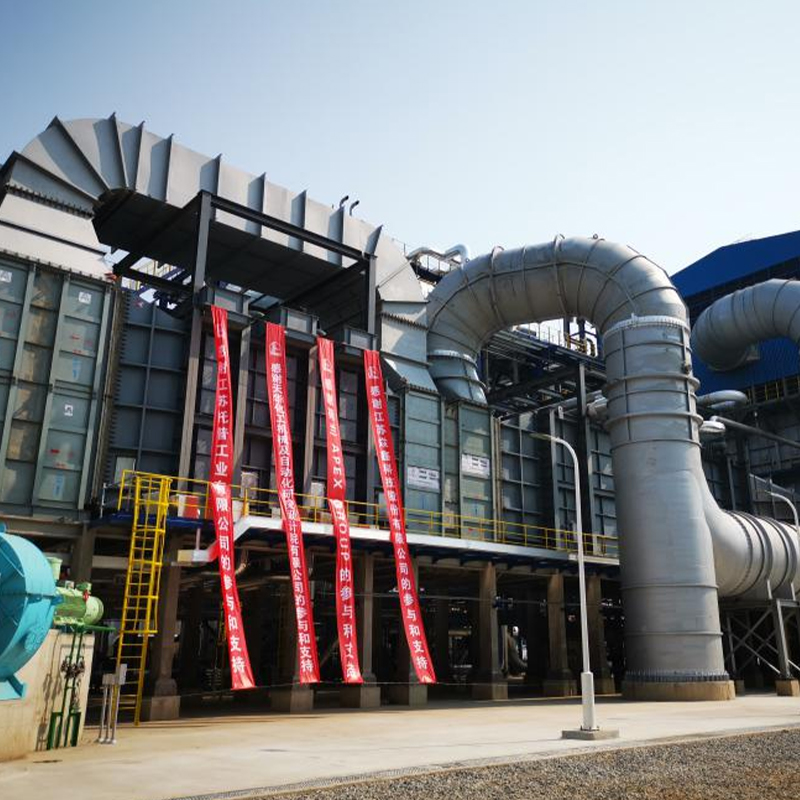

| Hidrojen Üretimi Reformcusu | Hidrojen Üretim Ünitesi | Hidrokarbon buhar reformasyonu için 1000 santigrat derece seviyesinde ısı sağlanması |

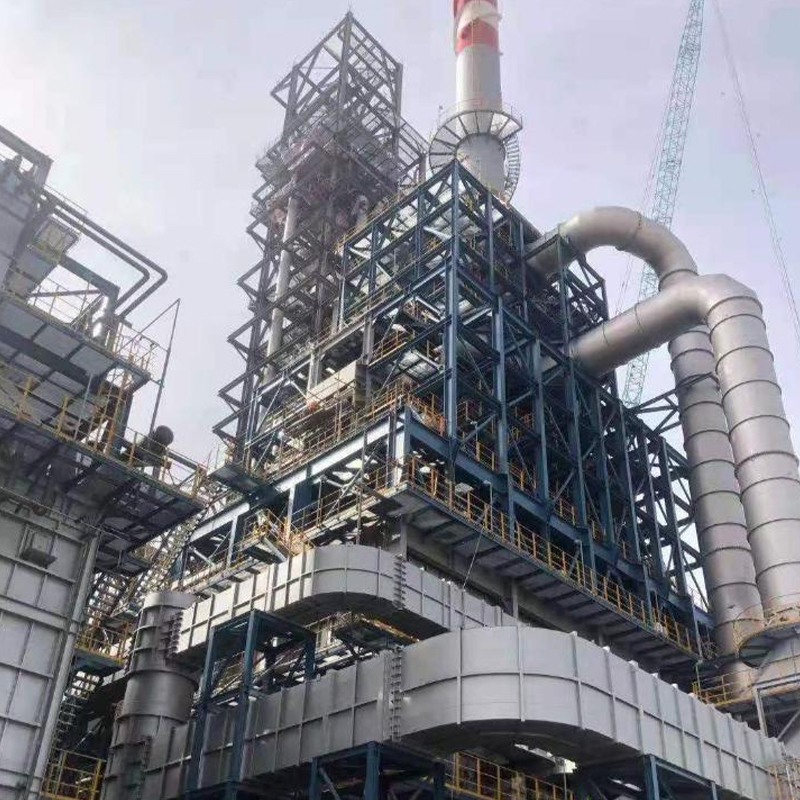

| Dördü Bir Arada Reforming Ateşli Isıtıcı | Katalitik Reformasyon Ünitesi | Ünite kompaktlığını artırmak için çok geçişli reaksiyon ısıtmanın entegre edilmesi |

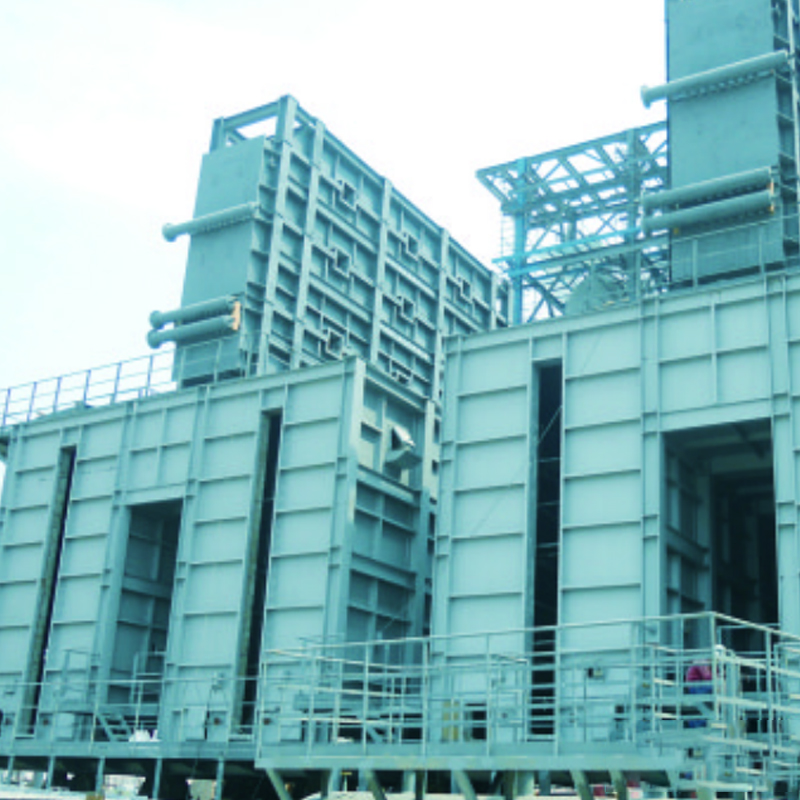

| Gecikmeli Koklama Isıtıcısı | Gecikmeli Koklama Ünitesi | Petrol kok üretimi için ağır kalıntıların çatlama sıcaklığına kadar ısıtılması |

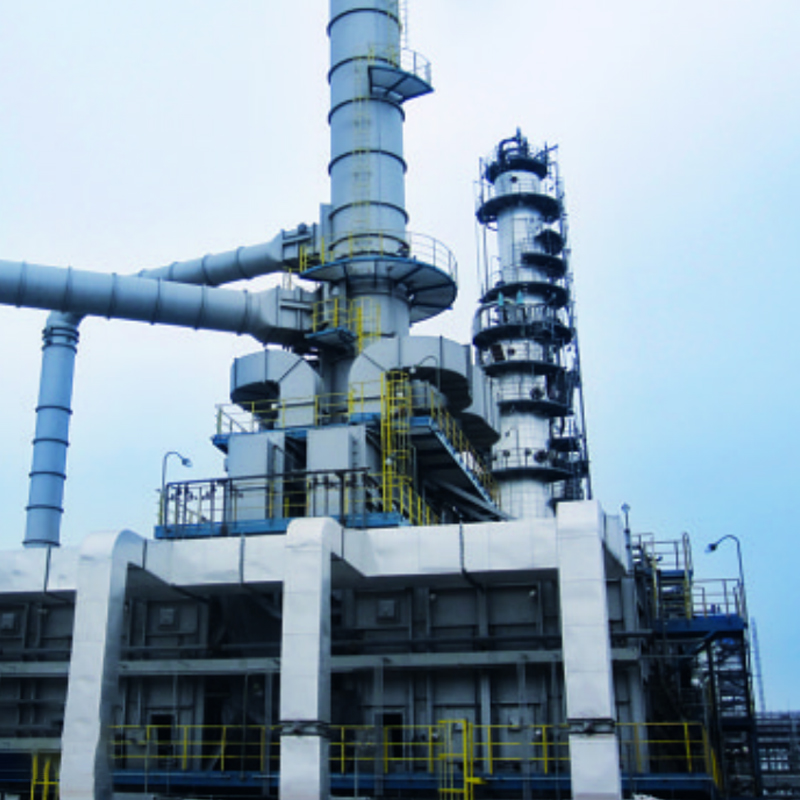

| Viskozite Kırma Ünitesi Isıtıcısı | Viskozite Kırma Ünitesi | Akış özelliklerini iyileştirmek için ağır yağ viskozitesinin azaltılması |

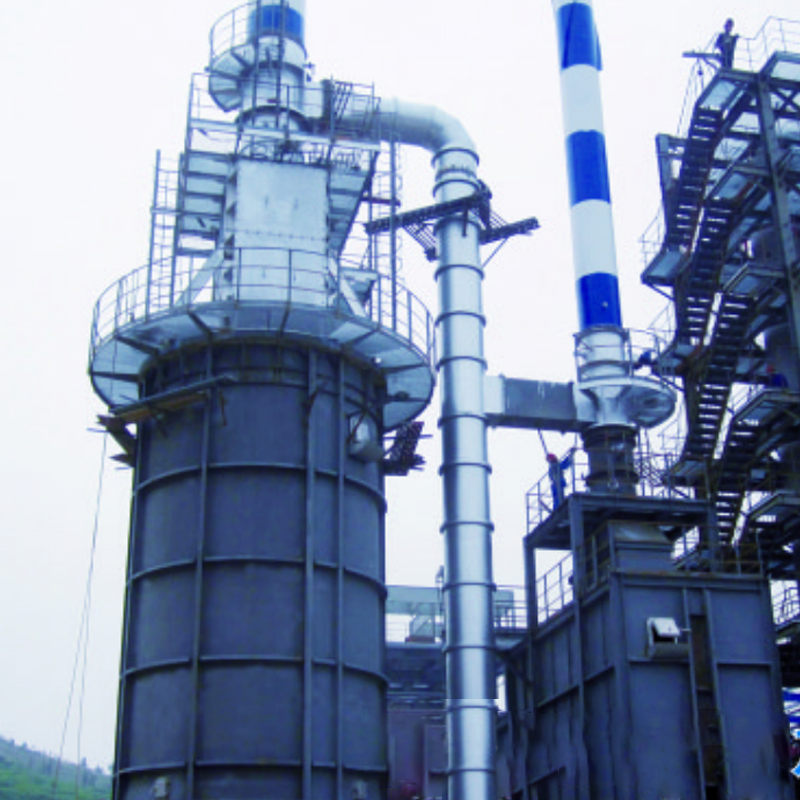

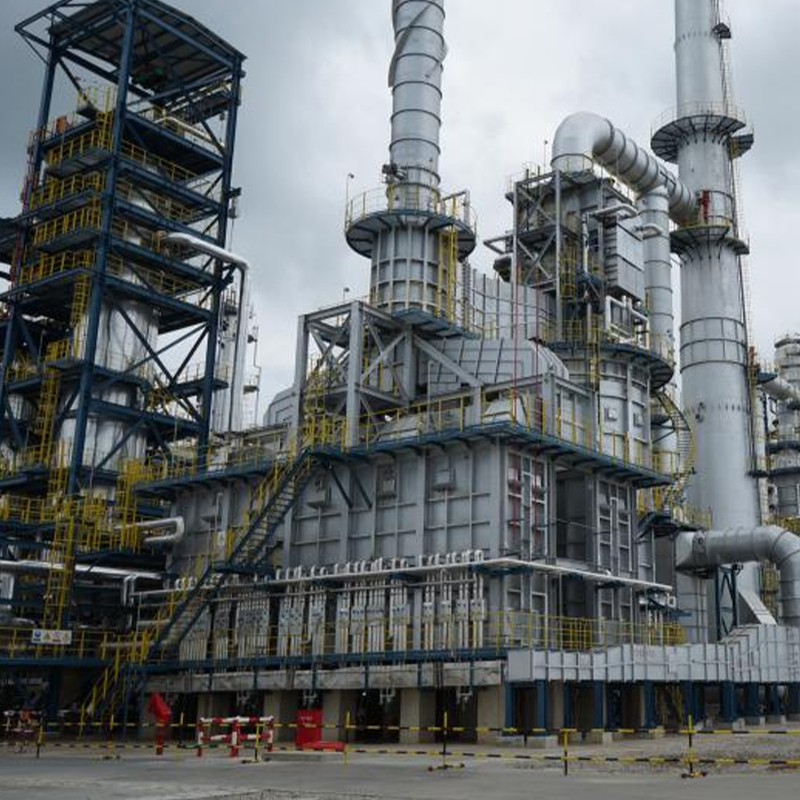

| Dizel Suyla İşleme Ateşlemeli Isıtıcı | Dizel Suyla İşleme Ünitesi | Hidrodesülfürizasyon ve denitrifikasyon reaksiyonları için hammaddenin ön ısıtılması |

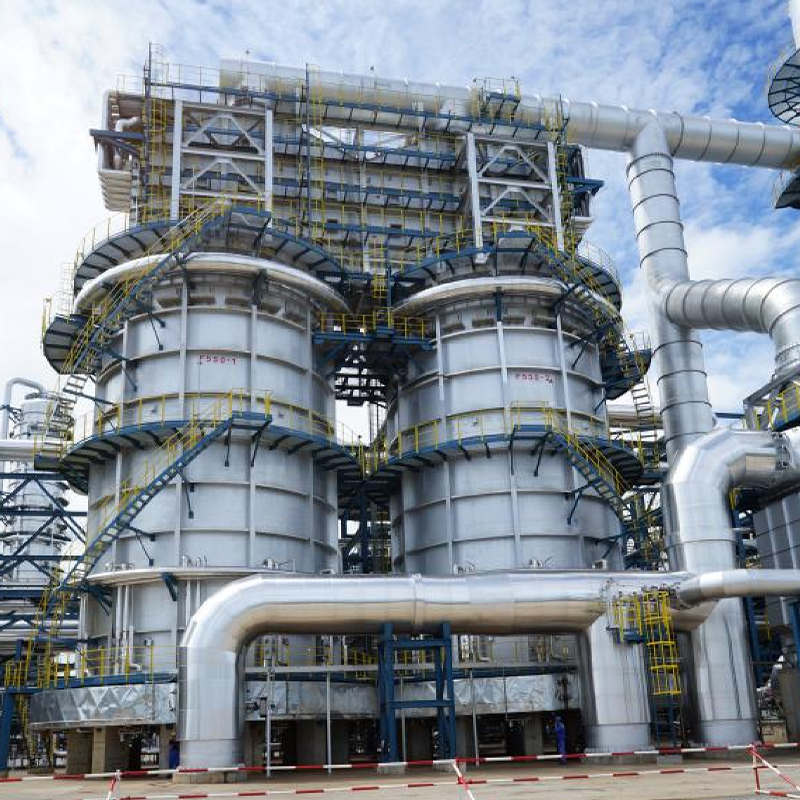

| Ksilen Yeniden Kazan Ateşlemeli Isıtıcı | Aromatik Ayırma Ünitesi | Ksilen damıtma kolonu için yeniden kazan ısı kaynağının sağlanması |

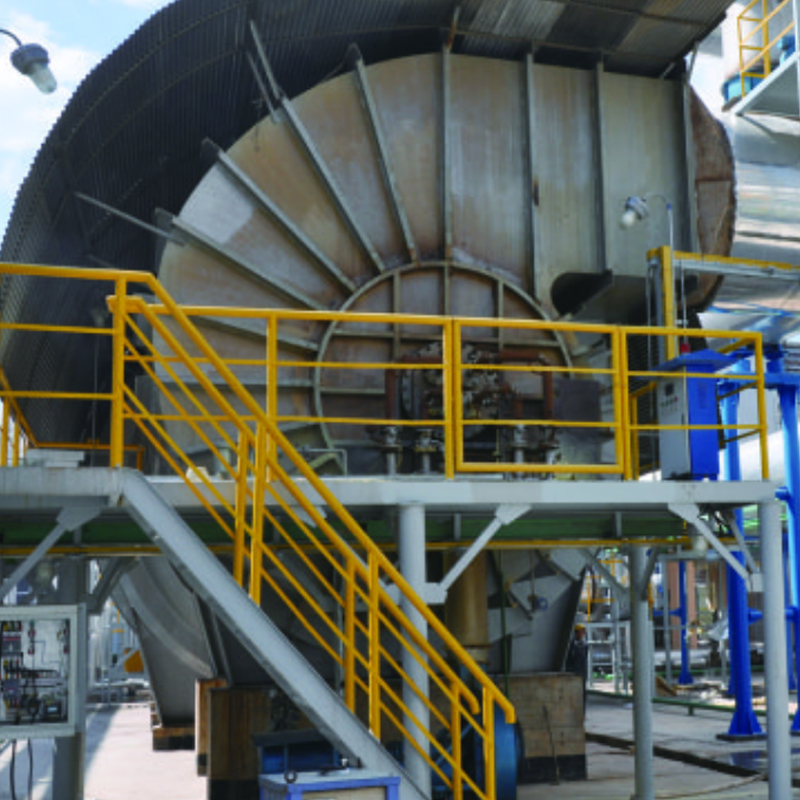

| Kükürt Yakma Fırını | Kükürt Geri Kazanım Ünitesi | Çevre standartlarını karşılamak için kükürt içeren çıkış gazının yakılması |
Malzeme Seçimi ve Dayanıklılık
01
Radyant Bölüm Boruları
HP serisi santrifüjle dökülmüş alaşımlı çelik borular, 950 santigrat derecenin üzerinde stabil, yüksek sıcaklıkta sürünme direnci ve anti-karbürizasyon ile
➔
02
Konveksiyon Bölüm Kanatları
Verimli atık ısı geri kazanımı için ısı direncini baca gazı korozyon direnciyle dengelemek
➔
03
Modüler Refrakter
Refrakter fiber modüller, hafif, üstün yalıtım, kolay kurulum, geleneksel tuğlaların yerine geçer
Tuopu Industry (Jiangsu) Co., Ltd., mükemmel yüksek sıcaklıkta sürünme direnci ve anti-karbürizasyon özelliklerine sahip etilen parçalama tüpleri ve radyant bobinler dahil olmak üzere çekirdek bileşenler üreten akıllı bir santrifüj döküm fırını boru üretim hattını işletmektedir. Şirket, ateşlemeli ısıtıcı tasarımında, optimize edilmiş brülör düzeniyle birlikte, tekdüze sıcaklık alanı dağılımı elde etmek ve lokal aşırı ısınmadan kaynaklanan boru hasarını önlemek için modüler refrakter astar yapılarını benimser.
Güvenli Çalıştırma ve Çevre Uyumluluğu
⚠
Kritik Veriler
Fazla hava oranındaki her yüzde birlik artış, yakıt tüketimini yaklaşık yüzde 0,5 oranında artırır, buna karşılık NOx ve CO2 emisyonlarında da artış olur. Tuopu Industry (Jiangsu) Co., Ltd., gelişmiş yanma kontrol sistemlerini ateşlemeli ısıtıcı tasarımına entegre ederek, baca gazı oksijen içeriği ve boru duvarı sıcaklıklarının hassas bir şekilde izlenmesi yoluyla yanma optimizasyonu ve emisyon kontrolü gibi ikili hedeflere ulaşır.
Ateşlemeli ısıtıcılar, rafineri operasyonlarında en yüksek güvenlik riskini başlatma ve kapatma aşamalarında oluşturur. Tuopu Industry (Jiangsu) Co., Ltd.'nin mühendislik çözümleri, ekipmanın tüm yaşam döngüsü boyunca güvenli çalışmayı sağlamak için güvenilir alev algılama, yakıt kapatma ve havalandırma kilitleme sistemlerini bir araya getirerek uluslararası güvenlik standartlarına sıkı sıkıya bağlıdır.
Sıkça Sorulan Sorular
1. Çeyrek
Rafineri ateşlemeli ısıtıcılar tipik olarak hangi termal verimliliği sağlayabilir?
Modern rafineri ateşlemeli ısıtıcılar tipik olarak yüzde 85 ila 92 arasında termal verimliliğe ulaşır. Radyant bölüm ısıyı konveksiyon ve radyasyon yoluyla aktarırken, konveksiyon bölümü kanatlı tüpler kullanarak atık ısıyı geri kazanır. Uygun aşırı hava oranlarının korunması, konveksiyon bölümündeki kirlenmenin düzenli olarak temizlenmesi ve brülör alev geometrisinin optimize edilmesi etkili önlemlerdir.
2. Çeyrek
Koklaşmanın ana nedenleri nelerdir ve nasıl önlenir?
Koklaşmaya esas olarak aşırı boru duvarı filmi sıcaklığı, düşük akışkan hızı ve uzun süreli kalış süresi neden olur. Endüstri verileri, film sıcaklığındaki her 20 ila 25 Fahrenheit derecelik artışta koklaşma oranının yaklaşık iki katına çıktığını göstermektedir. Önleme, film sıcaklığını azaltmak için kütle hızının arttırılmasını, koklaşma oranını yaklaşık yüzde 16 oranında azaltabilecek buhar enjeksiyonunun optimize edilmesini ve küçük alevli çoklu yakıcı düzenlemelerinin benimsenmesini içerir.
3. Çeyrek
Rafinerilerde kullanılan ana ısıtıcı konfigürasyonları nelerdir?
API 560 standartlarına göre yaygın konfigürasyonlar arasında yüksek verimli ve eşit dağılımlı dikey silindirik ısıtıcılar, kompakt yapıya sahip kabin yatay bobin ısıtıcıları, bakımı kolay dikey borulu kutu ısıtıcılar ve yüksek viskoziteli akışkanlar için helisel bobin ısıtıcılar yer almaktadır. Seçim süreç gereksinimlerine, saha koşullarına ve yatırım bütçesine bağlıdır.
4. Çeyrek
Ateşlemeli ısıtıcılar için tipik çalışma döngüsü uzunluğu nedir?
Çalışma döngüleri proses türüne ve hammaddeye göre değişir. Gecikmeli koklaştırma ısıtıcıları tipik olarak her 3 ila 6 ayda bir çevrimiçi kok giderme işlemine tabi tutulur ve buhar-hava koku giderme işlemi yaklaşık olarak her 12 ayda bir gerçekleşir. Ham damıtma ısıtıcıları 3 ila 5 yıllık döngülere ulaşabilir. Parametreleri optimize etmek, izlemeyi güçlendirmek ve zamanında kod çözme, çalışma döngülerini uzatır.
S5
Radyant bölüm tüpleri için yaygın olarak hangi malzemeler kullanılır?
Radyant kesitli tüpler, genellikle HP-50 ve HP-Plus gibi HP serisi santrifüjle dökülmüş alaşımlı çelik tüpler kullanılarak 850 ila 1000 santigrat derecede çalışır. Bu malzemeler mükemmel yüksek sıcaklıkta sürünme direnci, anti-karbürizasyon ve oksidasyon direnci sergiler. Tuopu Industry (Jiangsu) Co., Ltd., akıllı bir santrifüj döküm fırını borusu üretim hattını işletmektedir.
S6
Ateşli ısıtıcılardan kaynaklanan NOx emisyonları nasıl azaltılır?
Birincil yaklaşımlar, emisyonları normal metreküp başına 30 miligramın altında kontrol etmek için kademeli yanma ve baca gazı devridaimi kullanan düşük NOx brülörlerinin kurulmasını, yanma havası ön ısıtma sıcaklığının optimize edilmesini, aşırı hava oranının hassas bir şekilde kontrol edilmesini ve düzenli brülör bakımının yapılmasını içerir.
S7
Konveksiyon bölümünün kirlenmesi ısıtıcının çalışmasını nasıl etkiler?
Konveksiyon bölümünün kirlenmesi, ısı transfer verimliliğini önemli ölçüde azaltarak baca sıcaklığının ve yakıt tüketiminin artmasına neden olur. Kirlenme tabakası ısı yalıtımı görevi görür. Buharlı kurum üfleyiciler kullanılarak düzenli temizlik yapılması önemlidir. Islak buhar erozyon hasarına neden olur, bu nedenle buhar kuruluğunun sağlanması kritik öneme sahiptir.
S8
Ateşli ısıtıcı projelerinde EPC sözleşmesinin avantajları nelerdir?
EPC sözleşmesi, tasarım, tedarik ve inşaatı tek bir sorumluluk birimi altında birleştirerek programları etkili bir şekilde kısaltır ve arayüz yönetimi maliyetlerini azaltır. Tuopu Industry (Jiangsu) Co., Ltd., geniş bir üretim tabanı ve kapsamlı proje yönetimi deneyimi ile ateşlemeli ısıtıcı EPC yeteneklerine sahiptir.
Seçim Önerileri
Yeni Rafineri Projeleri
Uzun vadeli işletme maliyetlerini azaltmak için yüksek verimli, yüksek düzeyde otomatikleştirilmiş ısıtıcı konfigürasyonlarına öncelik verin. Radyant bölümde yüksek sıcaklıkta alaşımlı santrifüjle dökülmüş tüpler kullanılmalı, konveksiyon bölümünde korozyona dayanıklı kanatlı tüpler kullanılmalı ve refrakter astarda modüler fiber yapılar kullanılmalıdır.
Projeleri Yenilemek
Enerji verimliliği iyileştirme potansiyelini ve emisyon uyum yollarını değerlendirmeye odaklanın. Kapsamlı duvar sıcaklığı izleme sistemlerinin kurulması, düzenli yanma optimizasyonu ayarlarının yapılması ve bilimsel koku giderme programlarının geliştirilmesi, uzun vadeli güvenli çalışmanın anahtarıdır.
Tuopu Industry (Jiangsu) Co., Ltd., ünlü araştırma enstitüleriyle derin işbirliği, bağımsız temel ürün üretim yetenekleri ve kapsamlı mühendislik deneyimi sayesinde, küresel rafineri müşterilerine kavramsal tasarımdan satış sonrası hizmete kadar tam yaşam döngüsü desteği sağlıyor.
