DRI endüstrisi nedir?

DRI endüstrisi, demir cevherini, demirin erime noktasının altındaki sıcaklıklarda gaz bazlı veya kömür bazlı indirgeme yoluyla yüksek saflıkta metalik demire dönüştürerek Doğrudan İndirgenmiş Demir üretmeye adanmış çelik metalurjisi bölümünü ifade eder. Bu işlem, yüksek fırın rotasını tamamen ortadan kaldırır ve bunun yerine, demir cevheri peletlerinden veya parça cevherden oksijeni ayırmak için reformer sistemleri içinde üretilen gazın azaltılmasına dayanır. DRI reformer tüpü, şaft fırını gövdesi ve ilgili ateşlemeli ısıtıcı ağı gibi ekipmanlar, her DRI üretim hattının omurgasını oluşturur ve bu bileşenlerin güvenilirliği hem çıktı kalitesini hem de işletme maliyetini belirler.

DRI Sektöründe Temel Teknoloji Rotaları ve Süreç Yapılandırması

Gaz bazlı şaft fırını süreçleri, küresel DRI üretim kapasitesinin yaklaşık yüzde 75,8'ini oluşturuyor; MIDREX ve Energiron, iki baskın teknoloji lisansörünü temsil ediyor. Proses zincirinin tamamı bağlantılı dört aşamadan geçer: şaft fırınında indirgeme, katalizörle doldurulmuş reaksiyon tüplerinde gazın yeniden düzenlenmesi, konveksiyon bölümü aracılığıyla atık ısının geri kazanılması ve son briketleme veya soğutma. Gaz kalitesinin düşürülmesi tüm zinciri yönlendirdiğinden reformer tüp ağı proses performansının merkezinde yer alır.

Gaz bazlı şaft fırın işlemleri, yüksek termal verimliliği soğuk DRI, sıcak DRI ve sıcak briketlenmiş demir dahil olmak üzere esnek çıktı formlarıyla birleştirdiği için DRI endüstrisine hakimdir. Gaz hazırlamanın azaltılması bu yolun operasyonel temelini oluşturur: doğal gaz, geri dönüştürülmüş fırın gazıyla karışır ve nikel bazlı katalizörle doldurulmuş reformer tüplerden akar ve şaft fırını içindeki gerçek indirgemeyi gerçekleştiren hidrojen açısından zengin bir reaksiyon akışı üretir.

DRI Reformer Tüp ve Katalizör Tüp Bileşenleri için Üretim Standartları

DRI dönüştürücü tüpü, dönüştürme fırınının basınç taşıyan çekirdeğidir; 900°C'nin üzerindeki iç gaz sıcaklıklarına, harici yakıcılardan gelen doğrudan radyant ısıya, sürekli iç basınca ve katalizör yatağından kaynaklanan mekanik aşınmaya maruz kalır. Santrifüjlü döküm fırın tüpü işlemi bu bileşen için standart bir uygulamadır çünkü yoğun bir duvar mikro yapısı ve rafine tane yapısı üretir, bu da statik dökümle karşılaştırıldığında doğrudan daha güçlü akma direnci ve oksidasyon direnci anlamına gelir.

Malzeme seçimi tipik olarak yüzde 25 ila 35 krom ve yüzde 35 ila 45 nikel içeren HP ve HK kaliteleri gibi yüksek nikel-krom ısıya dayanıklı alaşımlara odaklanır ve tane sınırlarını güçlendirmek için niyobyum, tungsten ve titanyum eklenir. Aynı katalizör tüpü teknolojisi, hidrojen üretim ünitelerinde kullanılan hidrojen üretim reformer tüpünü de destekler, çünkü her iki uygulama da neredeyse aynı termal ve basınç taleplerini paylaşır.

• Çalışma sıcaklığı: dahili 900 ila 1050°C, duvar sıcaklığı 1100°C'ye ulaşır
• Basınç gereksinimleri: Katalizör yatağı ağırlığıyla birlikte dahili indirgeyici gaz basıncına dayanmalıdır
• Malzeme standardı: Yoğun santrifüj döküm yapılı, yüksek nikel-krom ısıya dayanıklı alaşım
• Hizmet ömrü: yaklaşık 8 ila 12 yıllık tipik çalışma döngüsü
• Üretim süreci: santrifüj döküm, hassas işleme ve tahribatsız muayene

Reaksiyon tüpü hizmetindeki arıza modları temel olarak sürünme deformasyonunu, termal yorulma çatlamasını, karbürizasyon gevrekleşmesini ve oksit pul dökülmesini içerir. Bu riskler, kontrollü döküm soğutma hızları, optimize edilmiş alaşım oranları ve montaj fabrikadan çıkmadan önce her boru levhasının, manifoldun ve kollektör bağlantısının titizlikle denetlenmesi yoluyla ele alınır.

DRI ve Ateşlemeli Isıtıcı Sistemleri için Öne Çıkan Ürün Serisi

Aşağıdaki ekipman hatları, reformer tüp ağını, şaft fırını gövdesini ve DRI tesisleri, etilen üniteleri ve rafinaj operasyonlarında kullanılan ilgili kırma ve ateşlemeli ısıtıcı sistemlerini kapsamaktadır.

DRI Reformer Tüp

DRI Endüstrisi

DRI Fırını

DRI Endüstrisi

Reformer Tüp

Fırın Borusu

Çatlama Tüpü (Radyant Bobin)

Etilen Endüstrisi

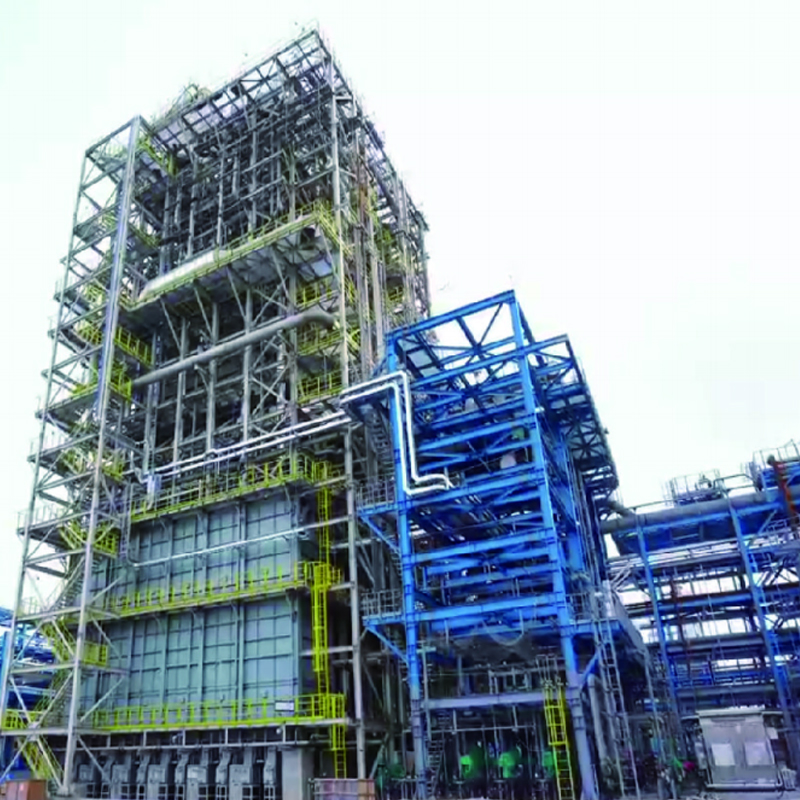

Etilen Kırma Fırını

Kimya Endüstrisi

DRI Fırını ve İlgili Ateşlemeli Isıtıcı Sistemlerinin Yapısal Tasarımı

Gaz bazlı bir DRI şaft fırını, refrakter astarlı silindirik bir kap olarak inşa edilmiştir. Demir cevheri peletleri veya parça cevher üstten yüklenir ve yerçekimi ile alçalır, indirgeme reaksiyonunu tamamlayan ters akım düzeninde yukarı doğru akan indirgeyici gazla buluşur. Bu fırını destekleyen ateşlemeli ısıtıcı sistemleri mühendisliği, şaftın yükseklik-çap oranını, kesit boyunca eşit gaz dağılımını, kontrollü yük iniş hızını ve şarj ve deşarj noktalarında güvenilir bir dinamik sızdırmazlık sistemini hesaba katmalıdır.

Bu sistemlerin birçoğu, petrol rafinerisi hizmeti için ateşlemeli bir ısıtıcı ve petrokimya endüstrisi hizmeti için ateşlemeli bir ısıtıcı ile mühendislik mantığını paylaşmaktadır; çünkü üçü de bir radyant bölüme, bir konveksiyon bölümüne ve fırın gövdesi tasarımı, boru metalurjisi ve brülör düzeni arasındaki etilen parçalama fırını seviyesi koordinasyonu için hassas EPC'ye dayanmaktadır. Proses tasarımından kurulum ve devreye almaya kadar komple proje teslimi, bu birbirine bağlı fırın parçalarının tek bir güvenilir sistem olarak çalışmasını sağlar.

DRI Endüstrisinde Yeşil Dönüşüm ve Mühendislik Trendleri

Küresel DRI endüstrisi daha düşük karbonlu operasyonlara doğru ilerliyor. Geleneksel doğal gaz bazlı DRI halihazırda yüksek fırın yöntemine göre çok daha düşük CO2 emisyonları üretiyor ve DRI teknolojisi, indirgeyici ajan olarak yaklaşık yüzde 100 yeşil hidrojen üretiyor ve çelik sektörünün karbondan arındırılması için öncü bir yol olarak görülüyor. Önde gelen proses lisansörleri, indirgeyici olarak doğal gaz, hidrojen ve sentez gazı arasında esnek bir şekilde geçiş yapabilen tesis konfigürasyonları geliştirerek, şaft fırınının kendisini yeniden inşa etmeden hidrojen bazlı indirgemeye tam geçiş için kapıyı açık tuttu.

Tesis ölçeğinde esneklik DRI yolunun ikinci avantajıdır. Yüksek fırın ve bazik oksijen fırın kombinasyonunun ekonomik kalabilmesi için genellikle yıllık 2 milyon tona yakın üretime ihtiyaç duyulurken, elektrik ark ocağıyla eşleştirilmiş bir DRI tesisi yılda 0,5 milyon ton gibi düşük bir seviyeden çalışmaya başlayabilir. Bu, DRI endüstrisini özellikle dağınık demir cevheri kaynaklarına veya sınırlı doğal gaz ve hidrojen tedarikine sahip bölgeler için kullanışlı hale getiriyor ve mini haddehane çelik tesislerini çok daha küçük bir sermaye ölçeğinde destekliyor.

Sıkça Sorulan Sorular

DRI Reformer Tüplerini üretmek için genellikle hangi malzemeler kullanılır?

DRI reformer tüpleri tipik olarak santrifüj döküm teknolojisi kullanılarak HP ve HK kaliteleri gibi yüksek nikel-krom ısıya dayanıklı alaşımlardan üretilir ve bu tüplerin 900°C'nin üzerindeki çalışma sıcaklıklarına ve sürekli iç gaz basıncına dayanmalarına olanak tanır.

DRI Fırınını geleneksel ateşlemeli ısıtıcıdan ayıran şey nedir?

DRI fırını, ters akımlı gaz-katı teması, dinamik bir sızdırmazlık sistemi ve refrakter astar ile tanımlanan, demir cevheri doğrudan indirgeme için özel olarak tasarlanmış bir şaft reaktörüdür. Bu, hem proses prensibi hem de yapısal tasarım açısından geleneksel ateşlemeli ısıtıcıdan temel olarak farklıdır.

Gaz bazlı DRI proseslerinde gazı azaltmanın tipik bileşimi nedir?

Gaz bazlı DRI proseslerinde gazın azaltılması tipik olarak yaklaşık yüzde 55 hidrojen ve yüzde 36 karbon monoksitten oluşur; H2/CO oranı 1,5'e yakındır ve doğal gazın dönüştürücü tüpler içinde katalitik olarak dönüştürülmesi yoluyla üretilir.

DRI'nin ana ürün formları nelerdir?

DRI üç ana biçimde üretilir: soğuk DRI, sıcak DRI ve sıcak briketlenmiş demir. Sıcak briketlenmiş demir, daha güvenli depolama ve taşıma için sıcak DRI'nin yoğun briketler halinde sıkıştırılmasıyla yapılır.

Reformer Tube'un tipik servis ömrü nedir?

Normal çalışma koşulları altında, bir reformer tüpün ömrü, çalışma sıcaklığına, basınç dalgalanmasına, katalizör değiştirme sıklığına ve kullanılan spesifik alaşım kalitesine bağlı olarak tipik olarak yaklaşık 8 ila 12 yıl arasındadır.

Yüksek fırında çelik üretimiyle karşılaştırıldığında DRI süreci hangi çevresel avantajları sunuyor?

DRI süreci, yüksek fırın hattının enerjisinin yaklaşık yarısını tüketiyor ve önemli ölçüde daha düşük CO2 emisyonu üretiyor. İndirgeyici madde olarak yüzde 100 hidrojen ile eşleştirildiğinde sıfıra yakın karbon emisyonları elde edilebilir hale gelir ve bu da onu çelik endüstrisinin karbonsuzlaştırılması için temel bir yol haline getirir.
